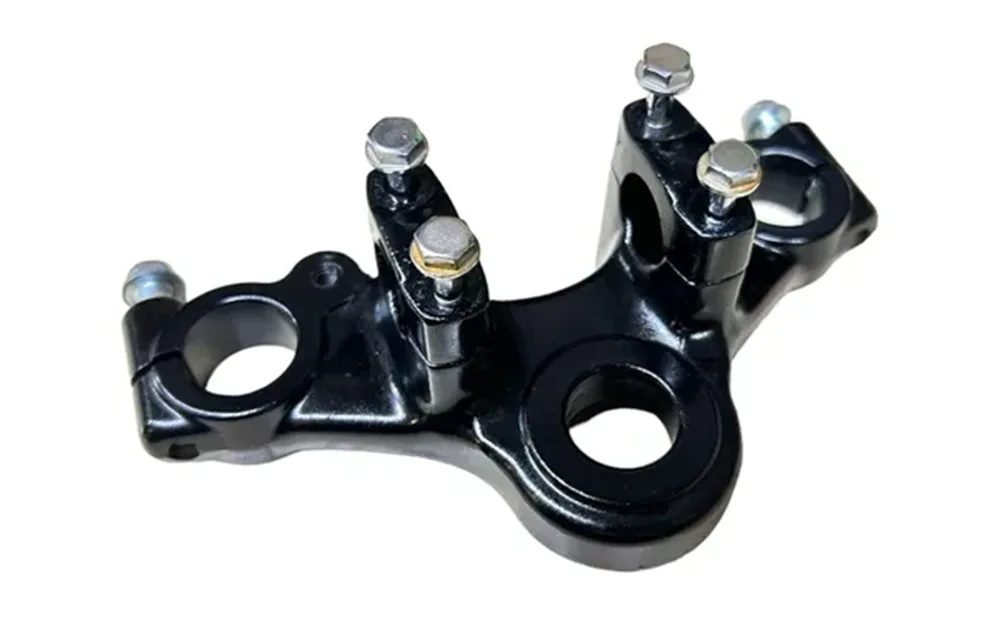

Honda CG125 Motorcykel övre anslutningsplatta

Max Trading är specialiserat på forskning och utveckling och leverans av motorcykelkomponenter. Vår Honda CG125 övre kopplingsplatta för motorcykel, en bärande och styrande komponent som förbinder CG125-gaffeln, stötdämparna och ramen, har genomgått teknisk optimering över fyra dimensioner: strukturell mekanik, materialbearbetning, installationskompatibilitet och långvarig hållbarhet. Denna övre anslutningsplatta har en branschstandard bumerangform och en triangulär trepunktshålslayout, kombinerat med en tjockleksdesign, integrerade förstärkningsribbor och en bågformad viktreducerande hålighet. Den uppnår både hög hållfasthet och lätt konstruktion. Flera anti-korrosionsbehandlingar, inklusive elektrofores, pulverlackering och galvanisering, säkerställer dess långsiktiga anpassningsförmåga till regniga, leriga och ojämna miljöer.

Honda CG125 motorcykel övre anslutningsplatta är kompatibel med 22–28 mm mittsätesrördiametrar, 130–150 mm stötdämparhålsavstånd och M10/M12 universalbultar. Vanliga användare kan enkelt ta isär och byta ut den med standardverktyg. Den ger stabil hantering i låga hastigheter för att förhindra att handen glider och förbättrar även styrets stabilitet vid höga hastigheter, vilket tillgodoser både nybörjarvänliga funktioner och erfarna förares krav på fordonsstabilitet.

Strukturell design och stressanalys: en detaljerad förklaring

I. Övergripande strukturell layoutdesign

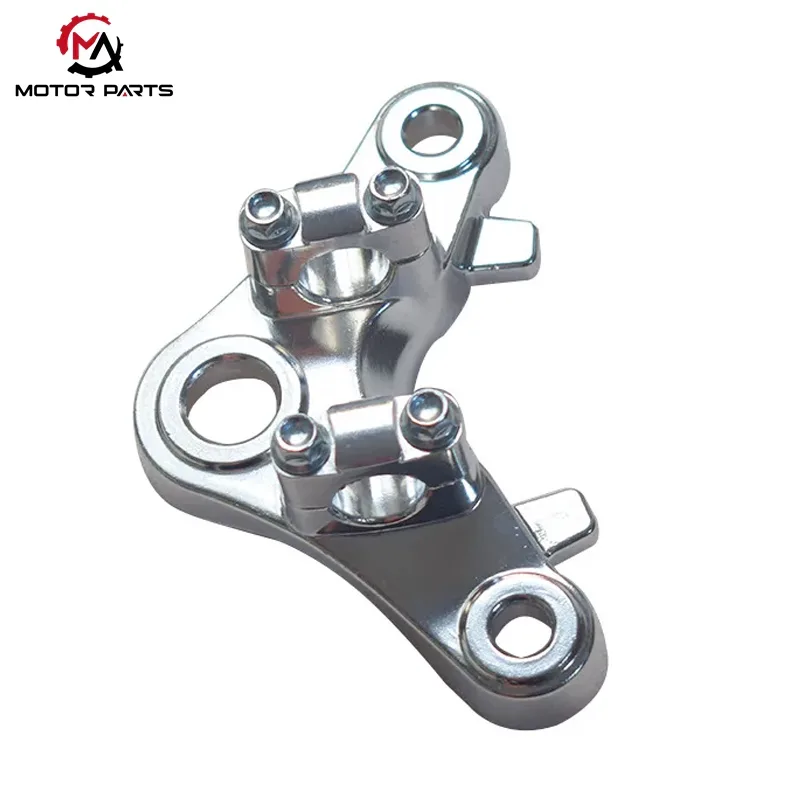

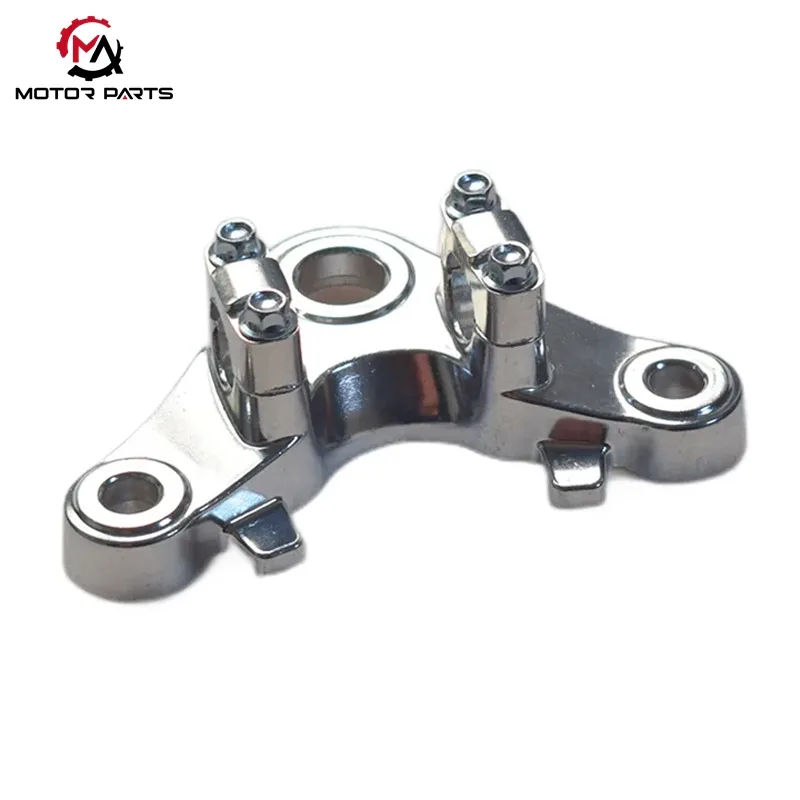

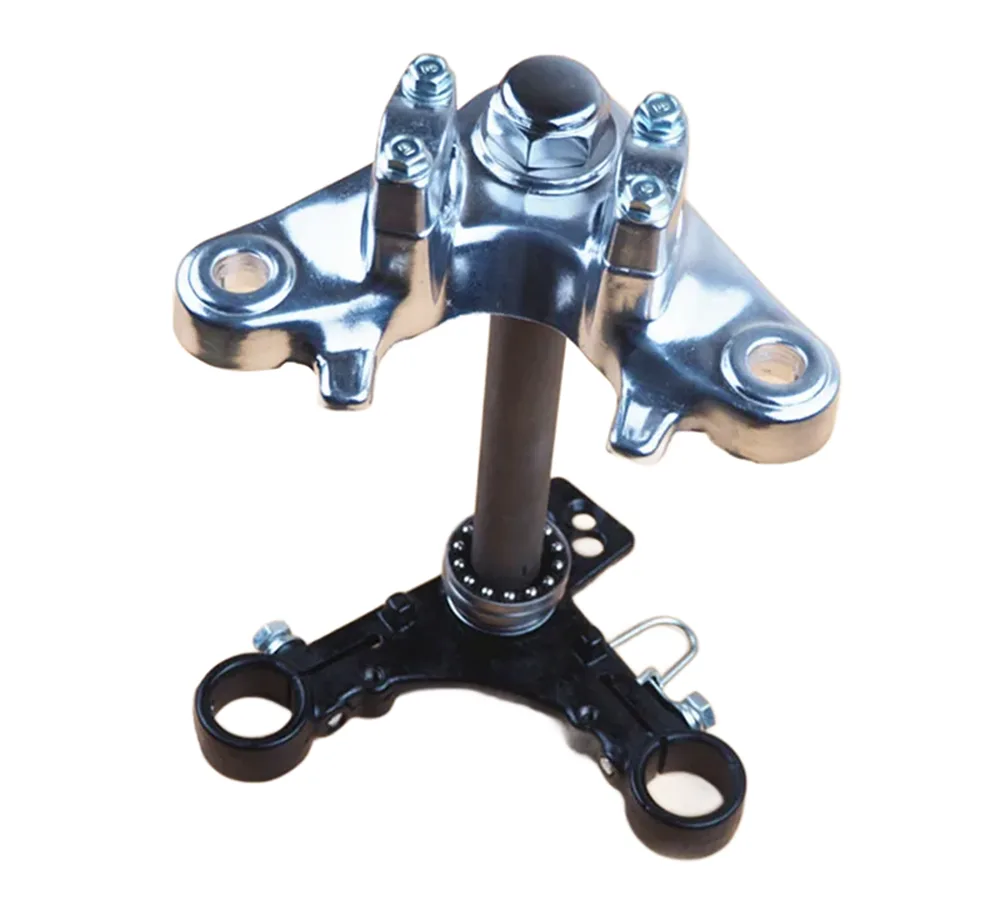

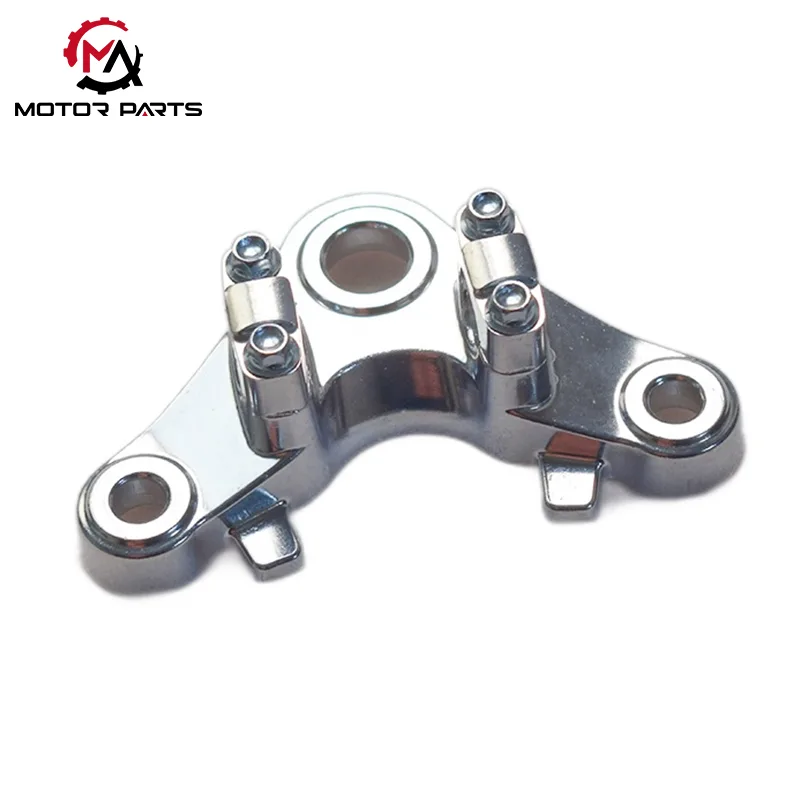

I front-end-systemet på CG125-motorcykeln är den övre anslutningsplattan den bärande kärnan som ansluter framgaffeln, stötdämparen och ramen. Honda CG125 Motorcykel övre anslutningsplatta antar industristandarden "boomerangform" strukturell design, vilket uppnår stabil lastfördelning och exakt styrkontroll genom vetenskapligt utformad hålplacering.

Trepunktshålslayout

Centralt hål: Framgaffelns styrrörs monteringshål, cirka 25 mm i diameter

Vänster och höger hål: Fixeringshål för stötdämpare fram, sidoavstånd 130–150 mm

Stressstrukturens egenskaper

Tre punkter bildar en stabil triangulär struktur

Styrkraften och stötdämparens slagkraft överförs jämnt till ramen

Minskar effektivt lokaliserad stresskoncentration och förbättrar den totala strukturella stabiliteten

Denna struktur är särskilt lämplig för pendlarmotorcyklar som CG125, som bibehåller stabil hantering på stadsvägar och komplexa vägförhållanden.

II. Plåttjocklek och mekanisk optimeringsdesign

För att balansera styrka och lättviktskrav använder den övre anslutningsplattan differentierad strukturell design inom olika områden:

Förtjockad kärna bärande område

Centralarea tjocklek: 8–12 mm

Tål huvudstyrningen och vertikala belastningar

Förtunnat kantområde

Kanttjocklek kontrolleras till 5–8 mm

Minskar totalvikten samtidigt som styvheten bibehålls

Denna avdelade tjockleksdesign säkerställer att strukturen bibehåller god utmattningsmotstånd även vid högintensiv användning.

III. Lätt och förstärkt strukturell design

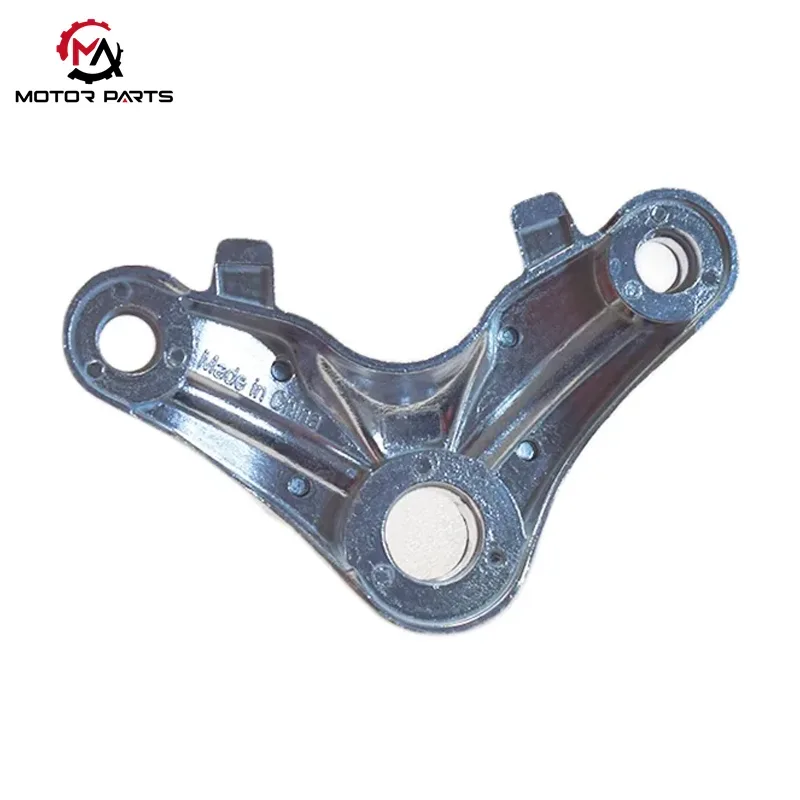

På bottenstrukturen på Honda CG125 Motorcykel övre anslutningsplatta förbättras prestandan ytterligare genom geometrisk optimering:

Integrerade förstärkningsribbor

Förbättrar böj- och vridmotstånd

Förbättrar den totala slaghållfastheten

Bågformade viktreducerande hålrum

Viktminskning i icke-kritiska bärande områden

Totalvikten minskad med cirka 30 % jämfört med en rent solid struktur

Minskar risken för frakturer och förbättrar långsiktig tillförlitlighet

Material och tillverkningsprocess

1. Vanliga materialvalsalternativ

På motorcyklarna i CG125-serien använder den övre anslutningsplattan olika mogna materiallösningar på olika marknader och versioner för att balansera krav på kostnader, styrka och hållbarhet.

Kallvalsad stålplåt (Mainstream-lösning)

Tidiga Hondas originaldelar, såväl som inhemska märken som Zongshen och Lifan, använde ofta kallvalsade stålplåtstämplings- och formningsprocesser.

Kontrollerbar kostnad, lämplig för massproduktion

Stark motståndskraft mot plastisk deformation, lämplig för att bära längsgående belastningar

Mycket lämplig för långvarig, högfrekvent användning i pendlarmotorcyklar

ADC12 aluminiumlegering (lättviktslösning)

Vissa exportversioner (som de brasiliansktillverkade Euro III-emissionsmodellerna) använder ADC12 aluminiumlegering, bildad genom pressgjutning:

Totalvikt minskad med cirka 25 %

Förbättrar effektivt styrflexibiliteten efter uppgraderingar av framgaffeln

Mer lämplig för modifierade eller avancerade modeller som prioriterar hanteringsprestanda

2. Ytbehandling och antikorrosionsprocess

För olika driftsmiljöer har den övre anslutningsplattan flera ytskyddsdesigner:

Elektroforetisk beläggning + svart pulverlackering (dubbelt skydd)

Vanlig lösning för inhemska modeller

Tät beläggningsstruktur isolerar effektivt mot regn, lera och sanderosion

Uppvisar utmärkt korrosionsbeständighet i fuktiga, regniga och dammiga miljöer i södra regioner

Galvaniseringsprocess (Original fabriksförbättrad lösning)

Hondas originalkopplingsplåtar innehåller galvaniseringsbehandling på denna grund

Godkänd rigorös saltspraytestning, med korrosionsbeständighet överstigande 500 timmar

Fördröjer metallåldring avsevärt även med långtidsparkering utomhus

funktionsanpassning

Den centrala stigaröppningen täcker intervallet 22-28 mm och är kompatibel med olika märken av framgaffelhöjare (som original 25 mm stigare och modifierade 28 mm tjocka stigare); Installationshålet har en diameter på 10-12 mm och är kompatibelt med M10/M12 universalbultar, vilket gör det enkelt att byta ut delar under underhåll och minskar underhållskostnaderna för användarna.

Stigrörets längd är designad med precisionsspecifikationer på 80-110 mm, och bildar en gyllene match med Honda CG125 Motorcykels övre anslutningsplattas cirka 26° framåtlutningsvinkel. Genom rigorösa tekniska mekanikberäkningar uppnås en exakt balans mellan styrvridmomentet. Denna design undviker effektivt fenomenet att "slå händer" när man rör sig i låga hastigheter och den dolda faran med "flytande handtag" vid körning i höga hastigheter. Det kan ge en vänlig körupplevelse för nybörjare och uppfylla de stränga kraven från erfarna förare för fordonsstabilitet.

Skivan har ingen komplex krökt ytstruktur, med en plan yta och reserverat utrymme för skiftnyckeldrift. Med standardiserad hållayout kan vanliga användare slutföra demontering och utbyte genom hylsverktyg utan behov av specialutrustning.

Produktparameter:
