GY6-125 Motorcykellikriktare

GY6-125 Motorcykellikriktare, även kallad likriktarregulator, är "kraftcentret" i motorns strömförsörjningssystem och formar ett triangelsystem för strömförsörjningen tillsammans med magnetmotorn och batteriet. Dess huvudfunktioner återspeglas i två nyckeldelar:

Rättningskonvertering:

Växelströmmen (AC) som genereras av magnetmotorns drift har egenskaperna för periodiska förändringar i strömriktningen och stora spänningsfluktuationer, som inte direkt kan leverera ström till ombordutrustning. GY6-125 Motorcykellikriktare har en inbyggd brygglikriktarkrets, som skär sinusvågens AC till enkelriktad pulserande DC genom de enkelriktade ledningsegenskaperna hos fyra dioder. Denna process är som att installera en "envägsventil" för strömmen, vilket säkerställer att strömmen alltid flyter i samma riktning. Med 50Hz växelström som ett exempel, bildar den efter likriktning en likström med 100 pulseringar per sekund, vilket ger adaptiv ström för likströmsenheter som bilstereo och instrumentpaneler.

Spänningsstabiliseringsskydd:

Under olika driftsförhållanden uppvisar utspänningen från motorcykelns magnetiska motor kraftiga fluktuationer. Under tomgångsdrift kan spänningen sjunka så lågt som 12,5V, vilket gör det svårt att uppfylla batteriladdningskraven; Vid körning i höga hastigheter kan toppspänningen nå över 100V, vilket vida överskrider det säkra intervallet för ett 12V-batteri. GY6-125 Motorcykellikriktare justerar dynamiskt utspänningen genom PWM-teknik (Pulse Width Modulation). När spänningen överstiger tröskeln på 14,8V, aktivera omedelbart shuntkretsen för att frigöra överskottseffekt; När spänningen är under 13,5V förbättras laddningseffektiviteten. Denna mekanism skyddar inte bara effektivt det aktiva materialet i bly-syrabatteriplattorna, förhindrar bildandet av blysulfatkristaller på grund av överladdning och utbuktning, utan säkerställer också en stabil strålkastarfärgtemperatur och konstant tändenergi för tändspolen. I praktiska tillämpningar kan denna spänningsstabiliseringsfunktion förlänga livslängden för glödlampor med mer än tre gånger, och framgångsgraden för tändstiftständning kan ökas till 99,8 %.

Denna komponent påverkar direkt batteriets livslängd (såsom laddnings- och urladdningsskyddet för YTX9-BS-batteriet) och stabiliteten hos belysnings- och tändningssystemet, och är en viktig elektrisk komponent i skotrar med små slagvolymer. Dess prestanda påverkar direkt hållbarheten hos fordonets elektriska system - högkvalitativa likriktare kan öka antalet battericykler med 40 % och minska förekomsten av elektroniska fel orsakade av onormal spänning med mer än 65 %.

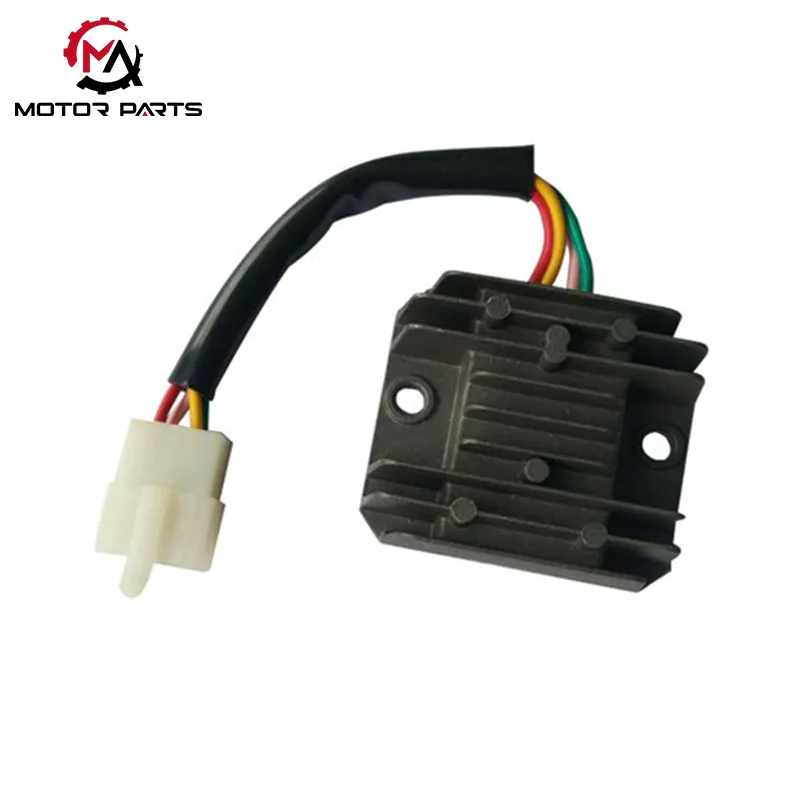

GY6 125 likriktare 4-tråds enfastyp (grundmodell)

Strukturella egenskaper: Den har en 4-tråds 4-stiftsdesign och inkluderar 2 AC-ingångsledningar (gul/rosa eller vit/gul), 1 DC-utgångsledning (röd) och 1 jordledning (grön), förseglad i en gjuten aluminiumlåda med kylfläns och förseglad med epoxiharts för att förhindra fukt.

Spänningsstabiliseringsprincip: Kortslutningsklippningsspänningsstabiliseringsteknik används. När spänningen överstiger standarden styrs spänningen av kortslutningsläckage. Strukturen är enkel, kostnaden är låg och den är lämplig för den grundläggande GY6 125-modellen (som vanliga skotrar).

Kärnparametrar: AC-ingångsspänning 20-60V, laddningsutgångsström 0-4A, driftstemperaturområde -20 °C till 60 °C.

Tabun för dagligt underhåll

Det är förbjudet att använda likriktare utan batterier, annars kommer högspänning att bryta ner elektrisk utrustning;

Rengör regelbundet dammet på kylflänsen för att undvika långvarig tomgång (vilket kan orsaka överdriven laddningsbelastning);

Vid eftermontering av LED-strålkastare och annan utrustning bör en likriktare med större utström (≥ 6A) väljas för att förhindra överbelastningsskador.

Produktparameter:

Vilka är fördelarna med likriktare producerade av Max Trading?

Spänningsstabilitet: Genom att använda återkopplingsteknik med sluten slinga är utspänningen exakt låst inom det sunda området 13,8V~14,4V, vilket undviker batteriöverladdning och utbuktning, med faktiska fluktuationer på endast ± 0,2V;

Stabil ström: Inbyggd överströmsskyddskrets, lämplig för scenarier med hög belastning där både strålkastare och GPS är påslagna samtidigt. Märkströmmen på 18A kan uppfylla de flesta modifieringsbehov;

Stabil värmeavledning: Utformningen av en aluminiumlegering förbättrar värmeavledningseffektiviteten med 60 %, och skalet når endast 48 ℃ efter kontinuerlig drift i 3 timmar i en 45 ℃ miljö, långt under säkerhetströskeln på 70 ℃.

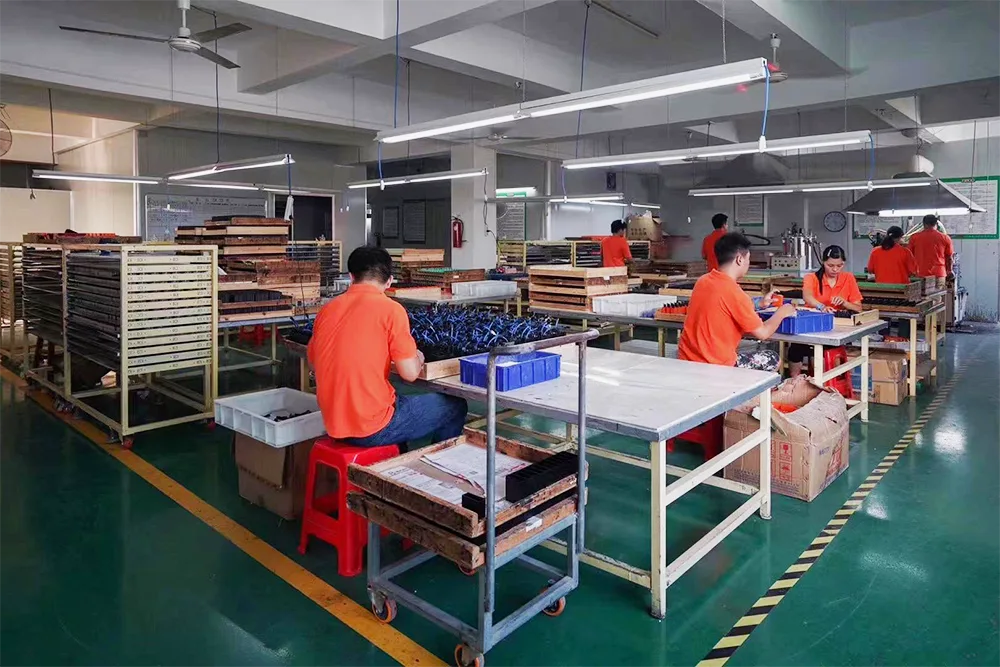

Vår fabrik
